ggplot2图层图形语法是什么？

pythonic生物人2025年06月16日约 4 分钟

1、ggplot2图层图形语法益处

The layered grammar is based on Wilkinson’s grammar of graphics , but adds a number of enhancements that help it to be more expressive and fit seamlessly into the R environment.
It also encourages the use of graphics customised to a particular problem, rather than relying on specific chart types.
The grammar makes it easier for you to iteratively update a plot, changing a single feature at a time.
The grammar is also useful because it suggests the high-level aspects of a plot that can be changed, giving you a framework to think about graphics, and hopefully shortening the distance from mind to paper.

2、图层图形语法一张图组成

A default dataset and set of mappings from variables to aesthetics【数据集（data）和图像属性（aes）】.
One or more layers, each composed of a geometric object, a statistical transformation, a position adjustment, and optionally, a dataset and aesthetic mappings【一或多个图层（layers）：每个图层由数据集（data），图像属性（aes），统计变换（stat），几何对象（geom）和位置调整（position adjustment）组成】.
One scale for each aesthetic mapping【标度（scale）】.
A coordinate system【坐标系（coord）】.
The facetting specification【分面（facet）】.

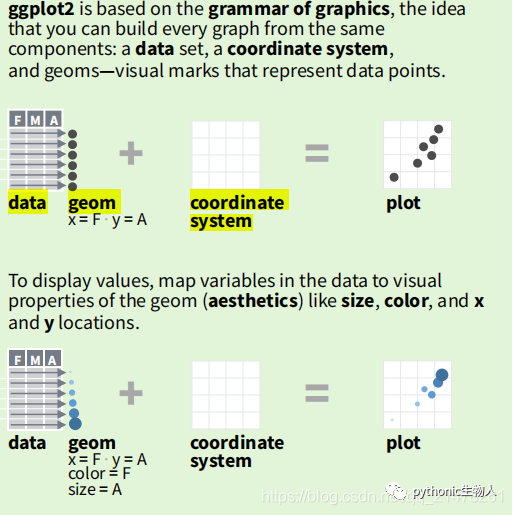

以上各部分体现在图中如下。

图层（layer）介绍

图层一般由以下五部分构成

> layer
function (
geom = NULL, #绘制什么图，例如散点图：geom = "point",
stat = NULL, #默认为“identity”， histograms和smoothers图时常用
data = NULL, #指定数据集
mapping = NULL, #aes()函数
position = NULL, #设置多个图之间相对位置，防折叠、设置堆叠等
..........
          )
{...............
}

了解layer函数会帮助更好理解图层图形语法的底层，不过一般绘图时，不会直接使用layer函数，而是使用阉割版的geom_系列函数添加图层，举个栗子。

library('gridExtra')
library('ggplot2')
options(repr.plot.width = 6, repr.plot.height = 3, repr.plot.res = 300)
#创建一个画布，包含坐标轴和数据信息
p1 <- ggplot(mpg, aes(displ, hwy))#geom_系列函数添加散点图（geom_point()图层
p2 <- p1 + geom_point()+ggtitle('By geom_point()')
#geom_point()是捷径，实际上后台调用layer()函数以创建一个散点图图层
p3 <- p1 + layer(
  mapping = NULL,
  data = NULL,
  geom = "point", #指定散点图
  stat = "identity",
  position = "identity"
)+ggtitle('By layer()')
p4 <- grid.arrange(p2,p3,nrow = 1)
ggsave("scale11.png", p4, width = 6, height = 3)

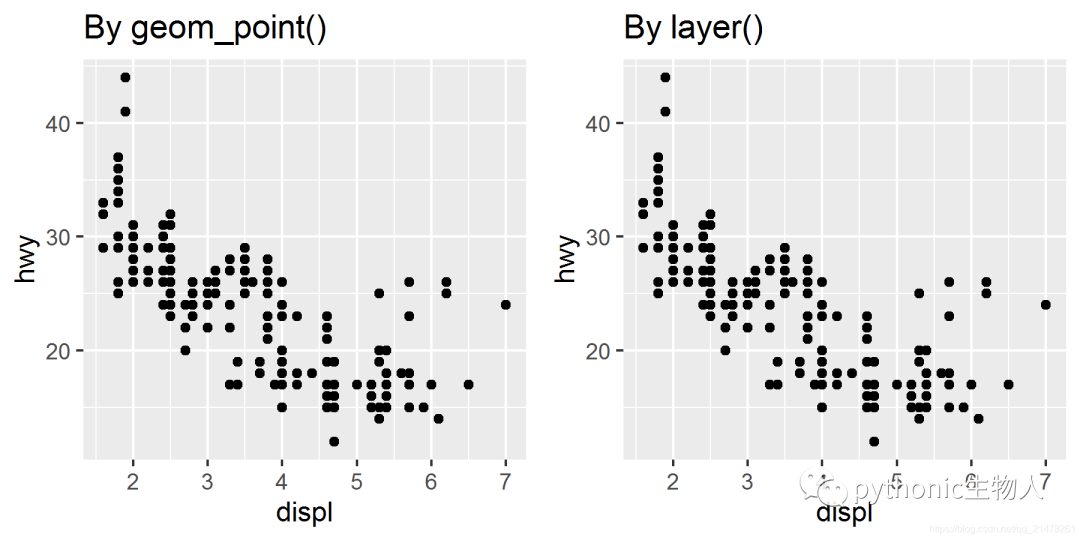

可以看出效果一模一样。

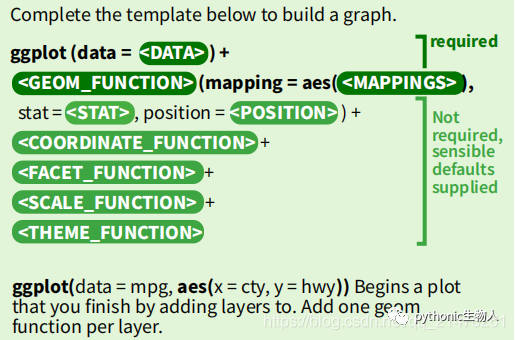

ggplot2绘图模板

3、数据集（Data）

ggplot2中对干净数据定义为，variables in the columns and observations in the rows【每一列为一个变量，每一行为一个观测】，可以通过控制数据集以突出想要突出展示的数据。

library(dplyr)
options(repr.plot.width = 4.5, repr.plot.height = 3.5, repr.plot.res = 300)
mod <- loess(hwy ~ displ, data = mpg)
grid <- data_frame(displ = seq(min(mpg$displ), max(mpg$displ), length = 50))
grid$hwy <- predict(mod, newdata = grid)#loess变换构建新data gridstd_resid <- resid(mod) / mod$s
outlier <- filter(mpg, abs(std_resid) > 2)#划分离散点

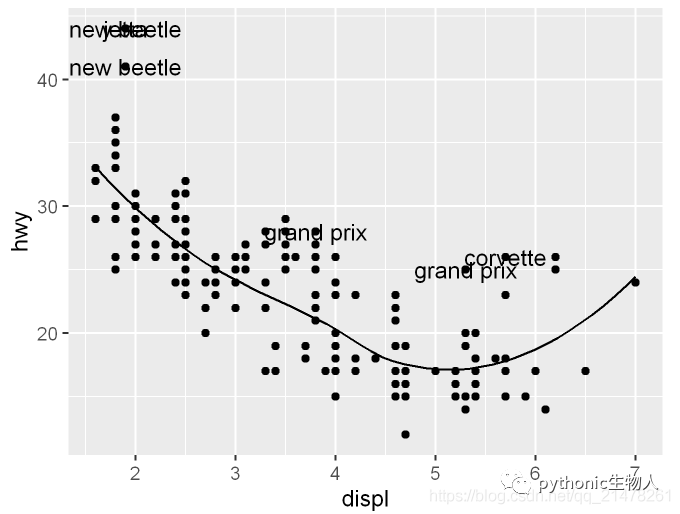

ggplot(mpg, aes(displ, hwy)) +
  geom_point() + #添加散点图图形
  geom_line(data = grid) + #拟合曲线
  geom_text(data = outlier, aes(label = model))#离散点添加文本

4、图像属性（aes）

设置Colour, size, shape等等。

在ggplot和在图层中设置aes的区别

library(dplyr)

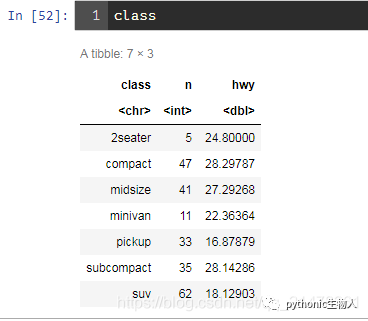

class <- mpg %>%
  group_by(class) %>%

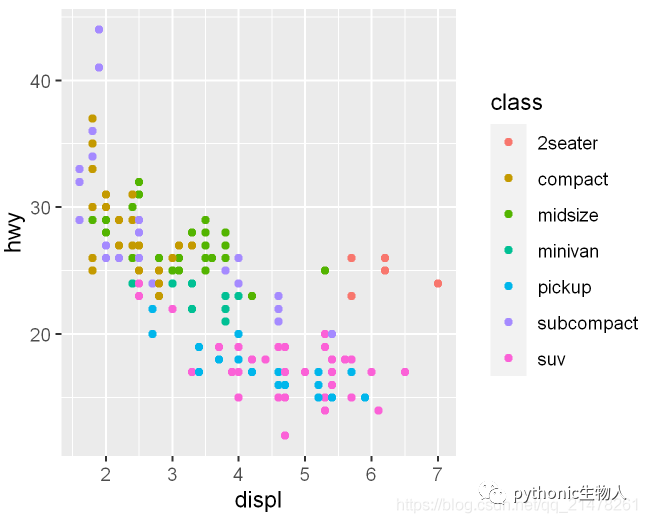

  summarise(n = n(), hwy = mean(hwy))#以下四种方式按class绘制散点图效果一致。
#在ggplot中设置aes
ggplot(mpg, aes(displ, hwy, colour = class)) +
  geom_point()
ggplot(mpg, aes(displ, hwy)) +
  geom_point(aes(colour = class))
#在图层中设置aes
ggplot(mpg, aes(displ)) +
  geom_point(aes(y = hwy, colour = class))
ggplot(mpg) +
  geom_point(aes(displ, hwy, colour = class))

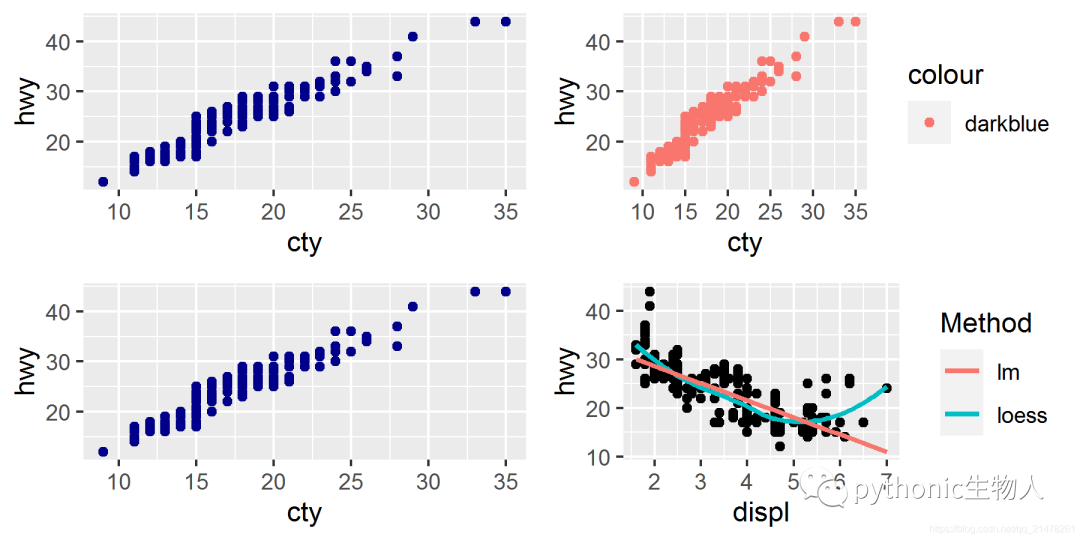

aes内和外设置参数的区别

options(repr.plot.width = 6, repr.plot.height = 3.5, repr.plot.res = 300)p1 <- ggplot(mpg, aes(cty, hwy)) +
  geom_point(colour = "darkblue")
#if you want override the default size or colour, put the value outside of aes().
p2 <- ggplot(mpg, aes(cty, hwy)) +
  geom_point(aes(colour = "darkblue"))
#  If you want appearance to be governed by a variable, put the specification inside aes()
p3 <- ggplot(mpg, aes(cty, hwy)) +
  geom_point(aes(colour = "darkblue")) +
  scale_colour_identity()
p4 <- ggplot(mpg, aes(displ, hwy)) +
  geom_point() +
  geom_smooth(aes(colour = "loess"), method = "loess", se = FALSE) +
  geom_smooth(aes(colour = "lm"), method = "lm", se = FALSE) +
  labs(colour = "Method")
p5 <- grid.arrange(p1,p2,p3,p4,nrow = 2)
ggsave("scale11.png", p4, width = 6, height = 3)
