复现顶刊5张图，值得逐行学习，细节拉满！

本次使用R复现顶刊以下5张图，

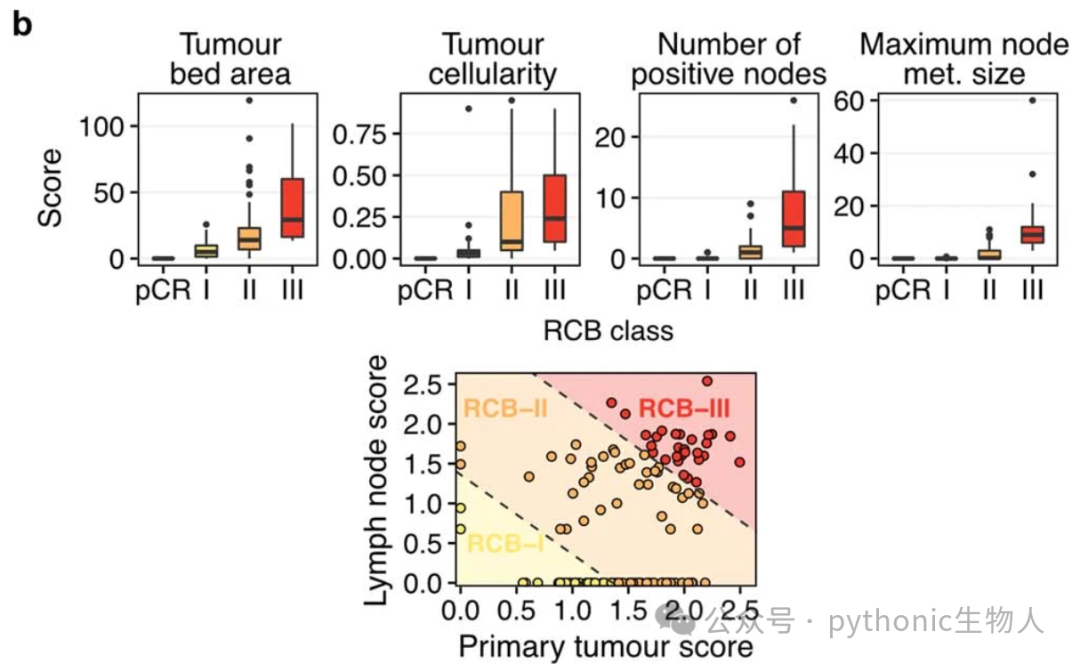

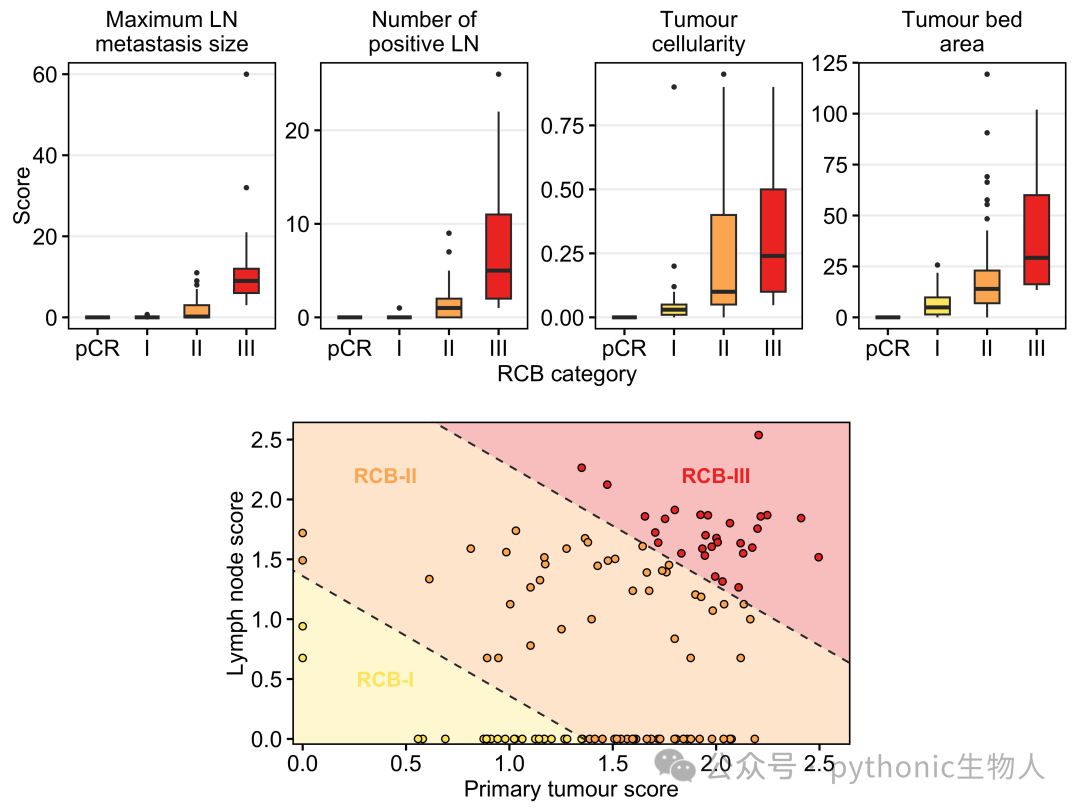

这张图由两部分组成：

• 顶部分面（1行x4列）箱线图
• 底部多边形区域和散点图

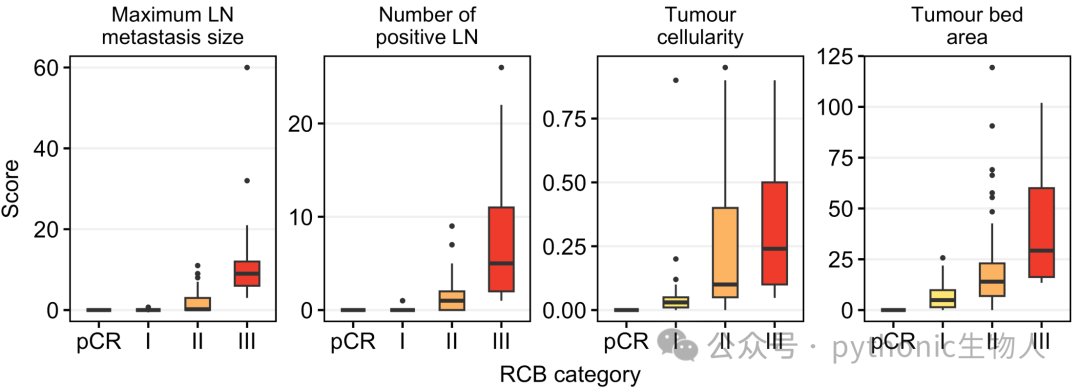

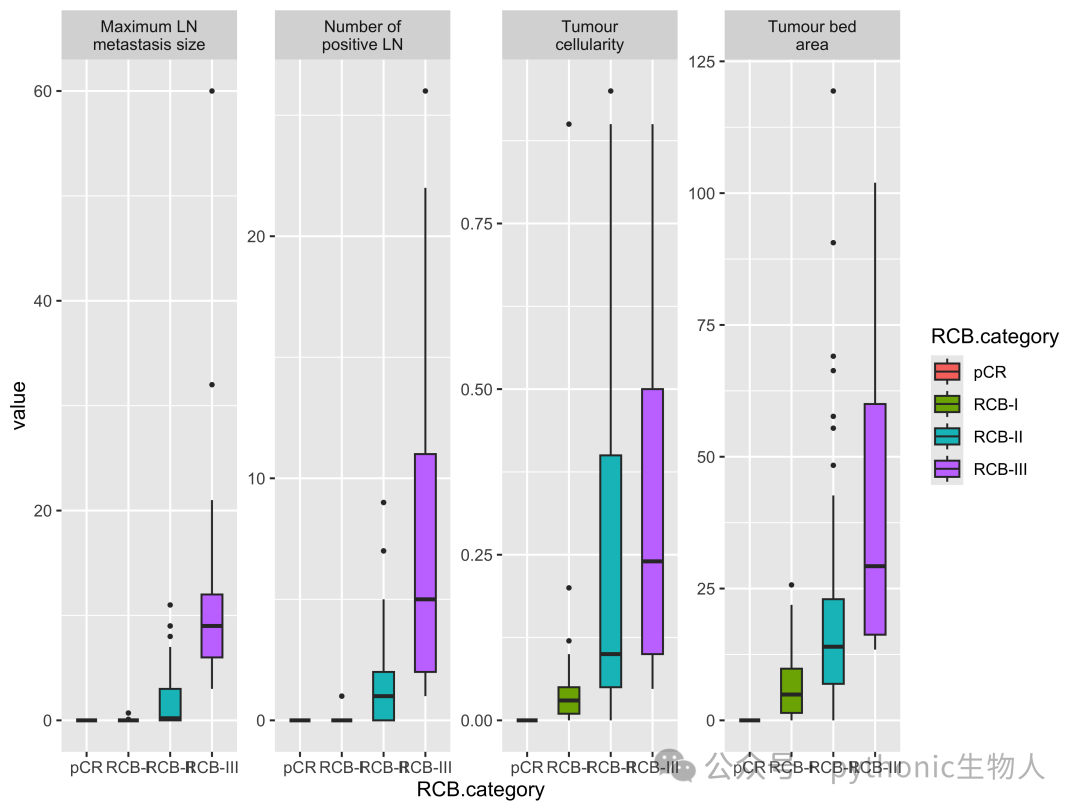

✅首先，搞定顶部分面图

 ggplot(rcbm_data, aes(x = RCB.category, y = value, fill = RCB.category)) +
  geom_boxplot(width = 0.5, outlier.size = 0.7) +
  facet_wrap(~variable, scales = "free", ncol = 4)

• 使用geom_boxplot实现了boxplot；

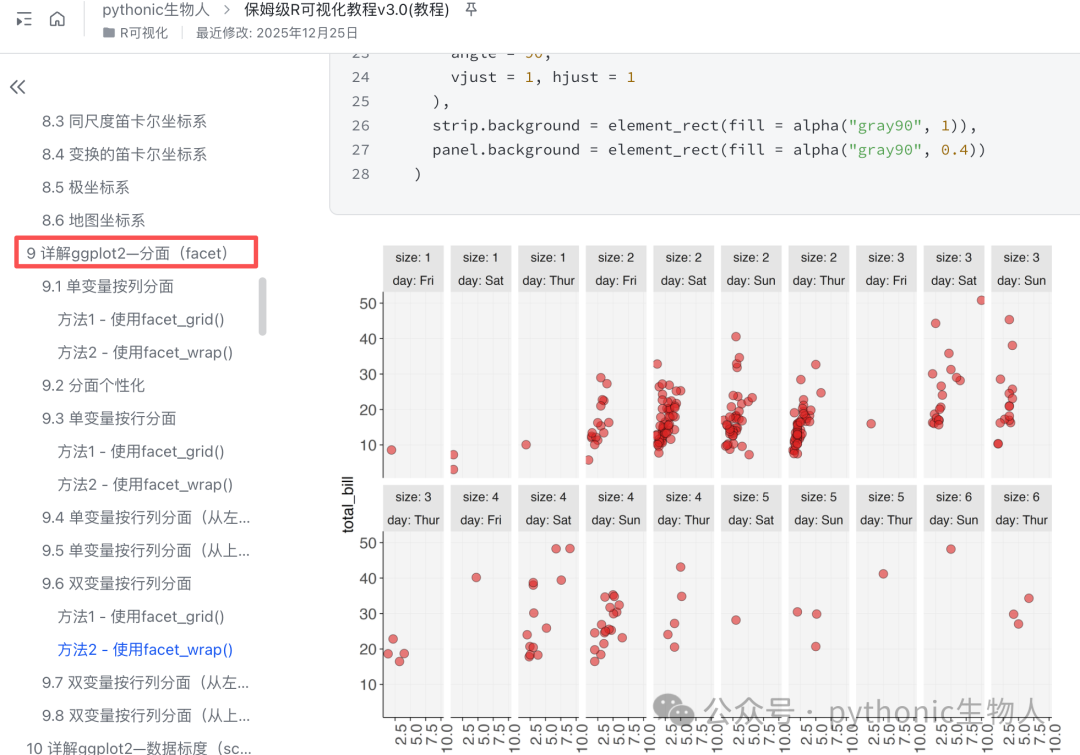

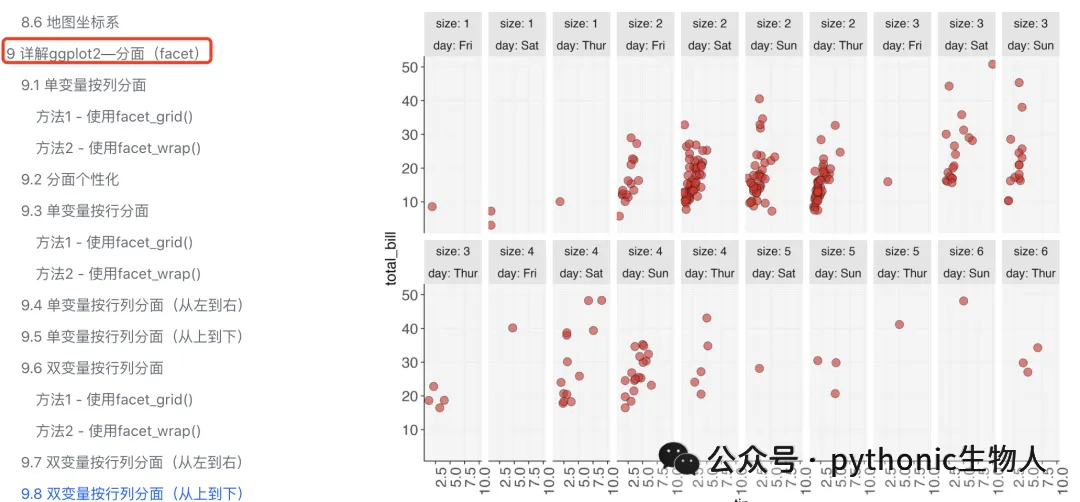

• 使用facet_wrap实现了分面4个子boxplot，关于分面的使用，见教程“9 详解ggplot2—分面（facet）”，

以上的图进一步，

• 通过breaks和labels自定义x轴刻度标签；

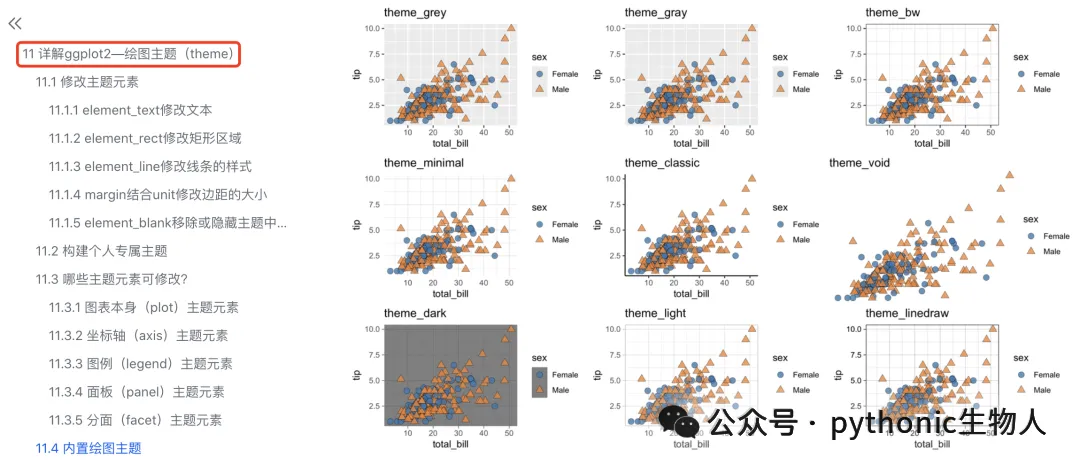

• 通过theme自定义主题；
• 通过scale_fill自定义配色；

效果如下，

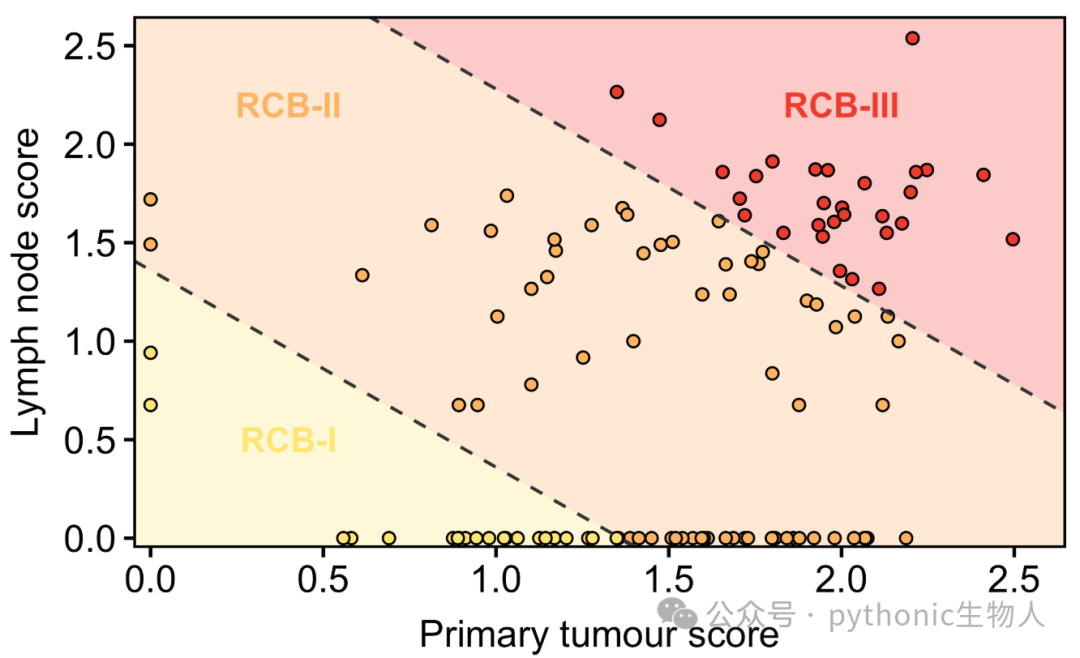

✅然后，搞定底部个性化散点图

这张图，细节拉满，可以学习大量R ggplot2可视化技巧。

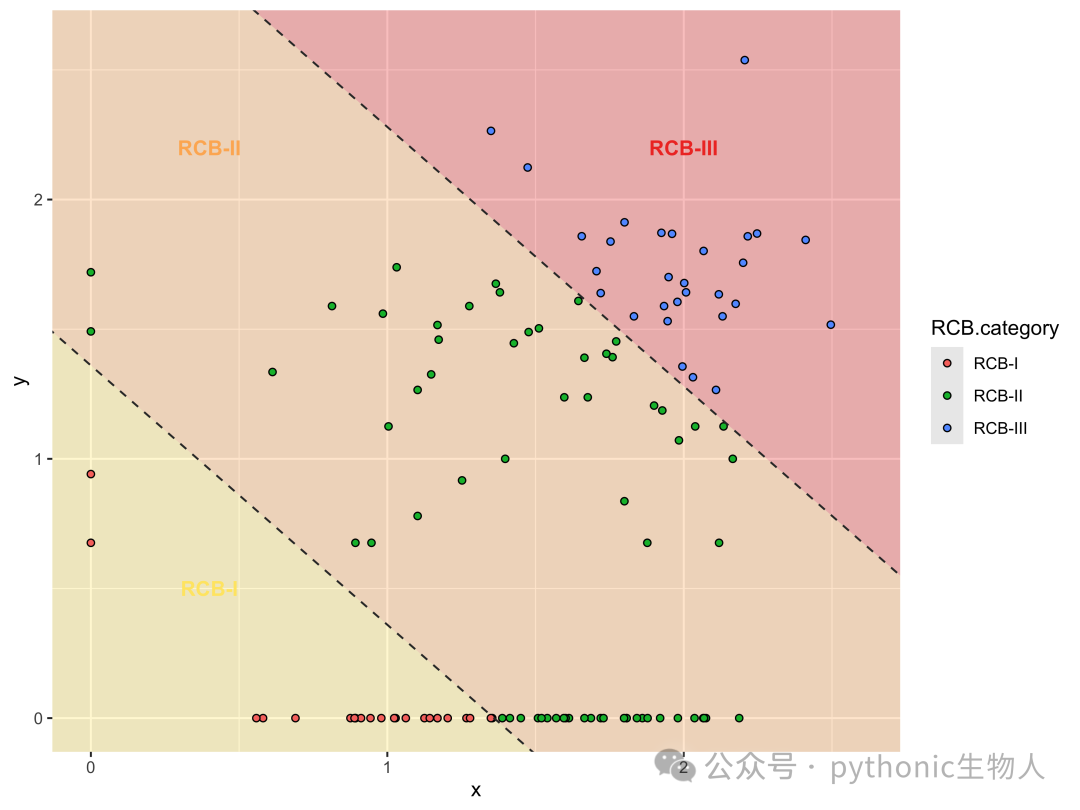

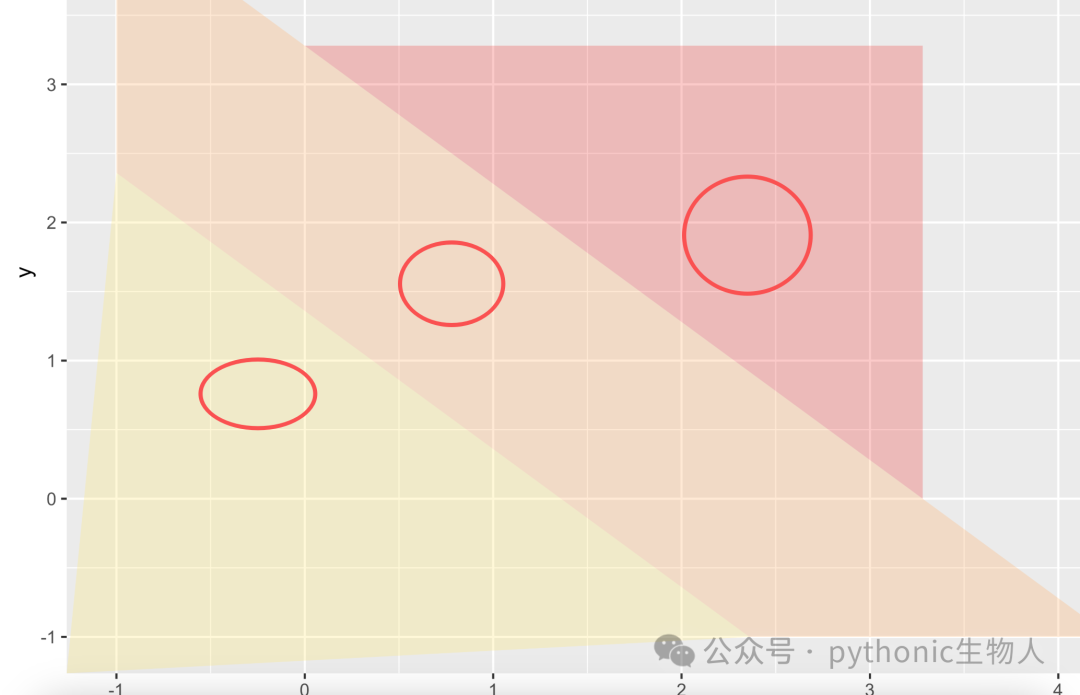

geom_polygon添加多边形区域，

ggplot() +
# 添加RCB分类区域的多边形
  geom_polygon(data = df_poly$RCB_I,   aes(x, y), fill = RCB_COLORS["RCB-I"],   alpha = 0.3)

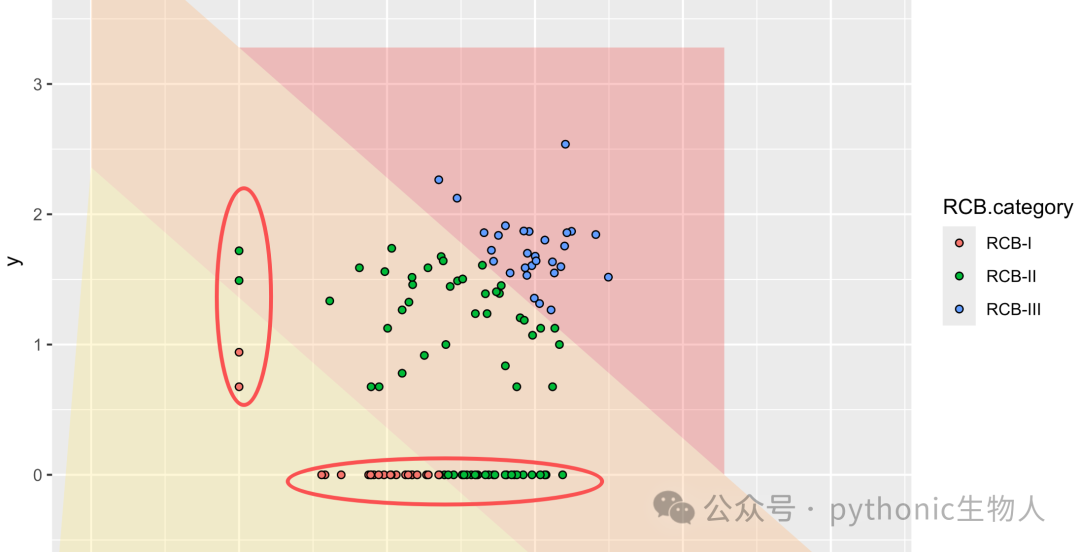

geom_point添加散点，点样式个性化，

  geom_point(
    data  = subset(rcb_data, pCR.RD != "pCR"),  # 过滤非pCR数据
    aes(x = var.tumour, y = var.ln, fill = RCB.category),  # 美学映射：肿瘤得分vs淋巴结得分
    shape = 21, colour = "black", size = 1.5# 点样式：圆形填充，黑色边框，大小1.5
  )

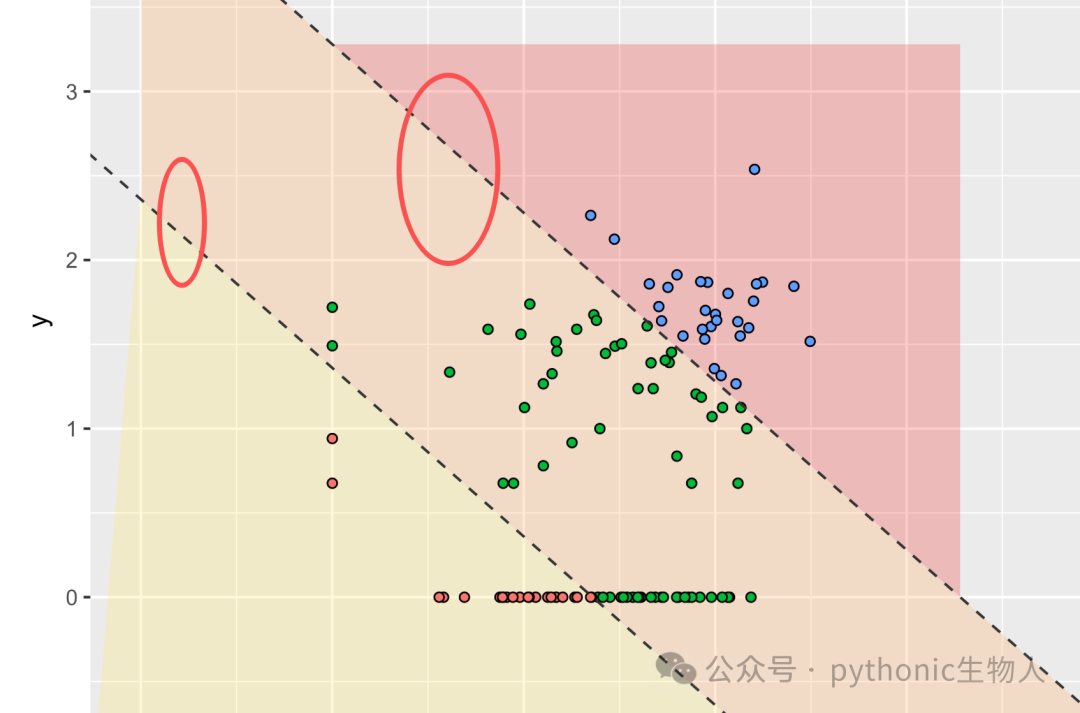

geom_abline添加辅助线，

geom_abline(slope = -1, intercept = RCB_BOUNDARY$cut1, linetype = "dashed", colour = "grey20")

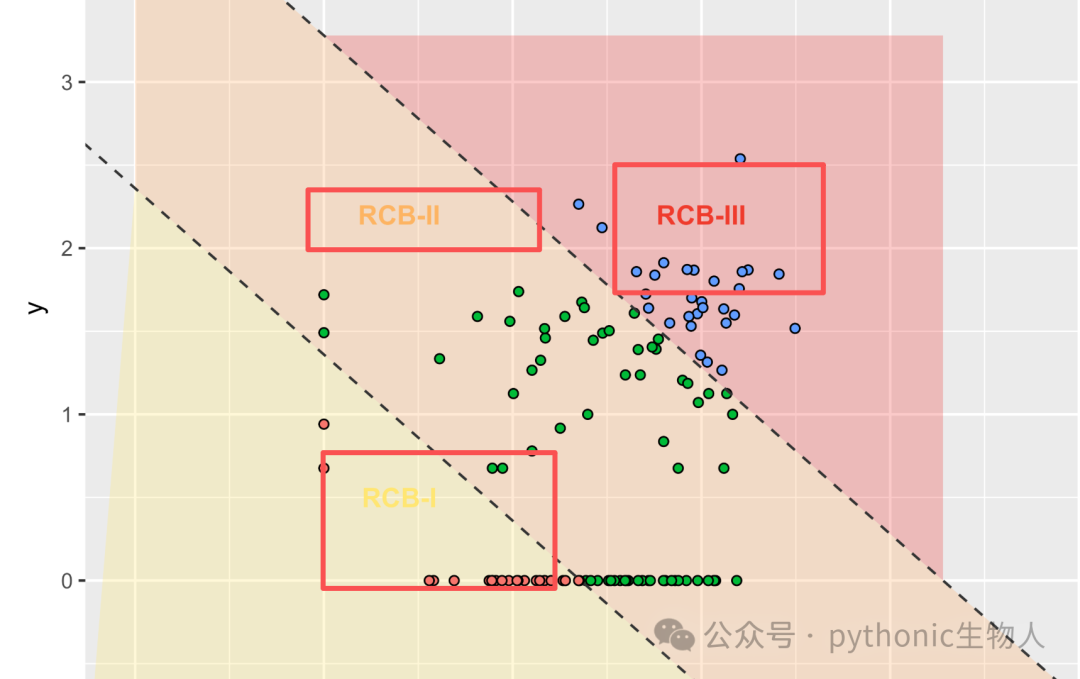

annotate添加散点文本

annotate("text", x = 0.4, y = 0.5, label = "RCB-I", colour = RCB_COLORS["RCB-I"], fontface = "bold")

coord_cartesian设置坐标轴范围，

theme自定义主题；
labs自定义xy轴标题；
scale_fill自定义配色；
。。。。。。

✅最后，将上侧和下侧图拼起来，

ggarrange拼图，

# 将顶部和底部图形垂直组合
ggarrange(
  top_plot,      # 顶部箱线图
  bottom_plot,   # 底部散点图
  nrow    = 2,      # 两行布局
  heights = c(0.95, 1)
)

本期结束！

获取绘图代码+测试数据+数据处理方法+依赖包安装方法，

👇（备注：299）

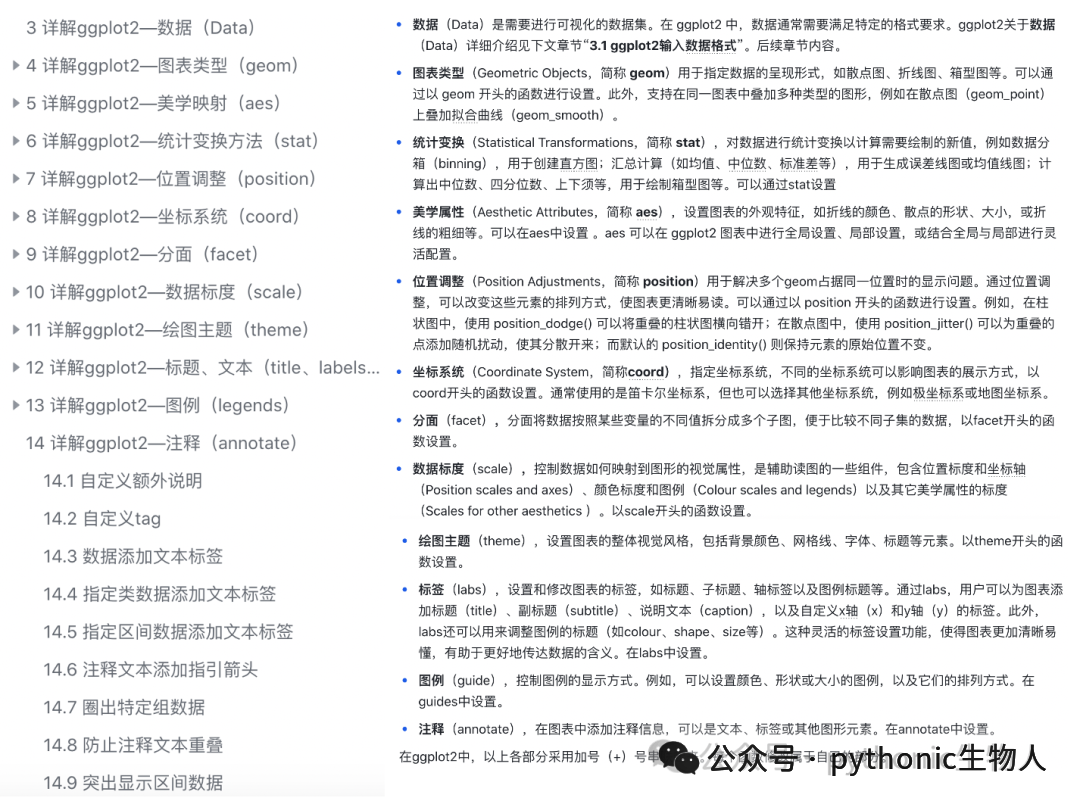

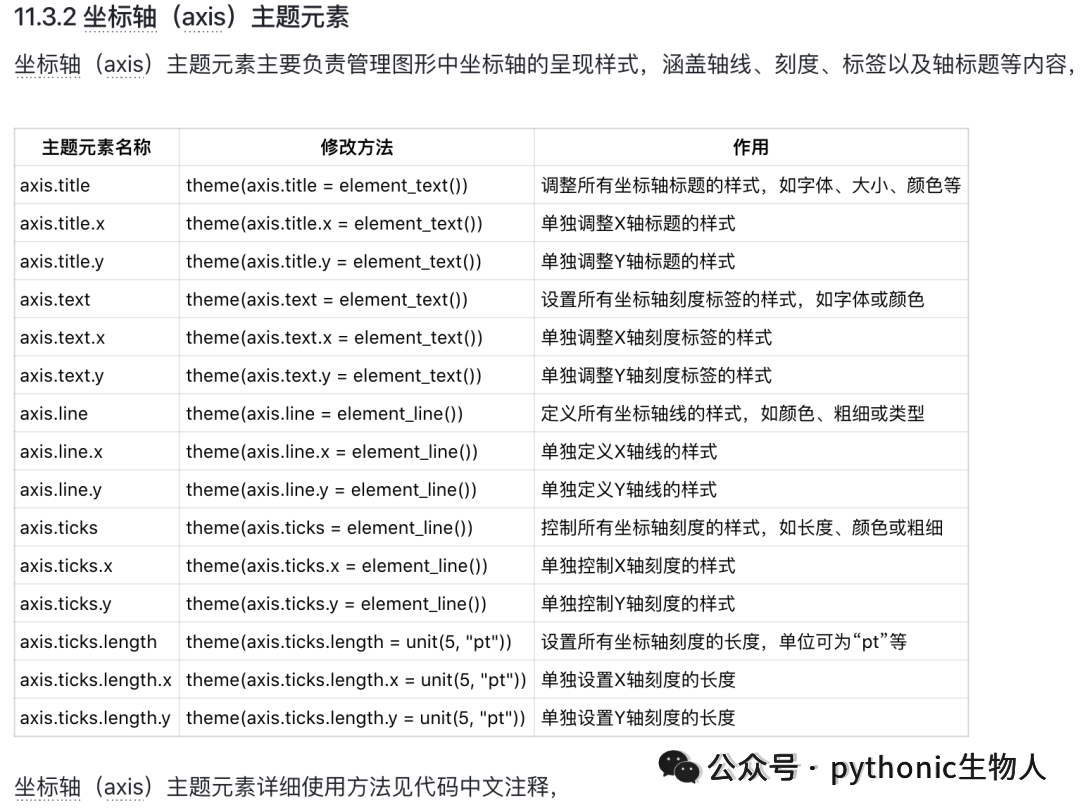

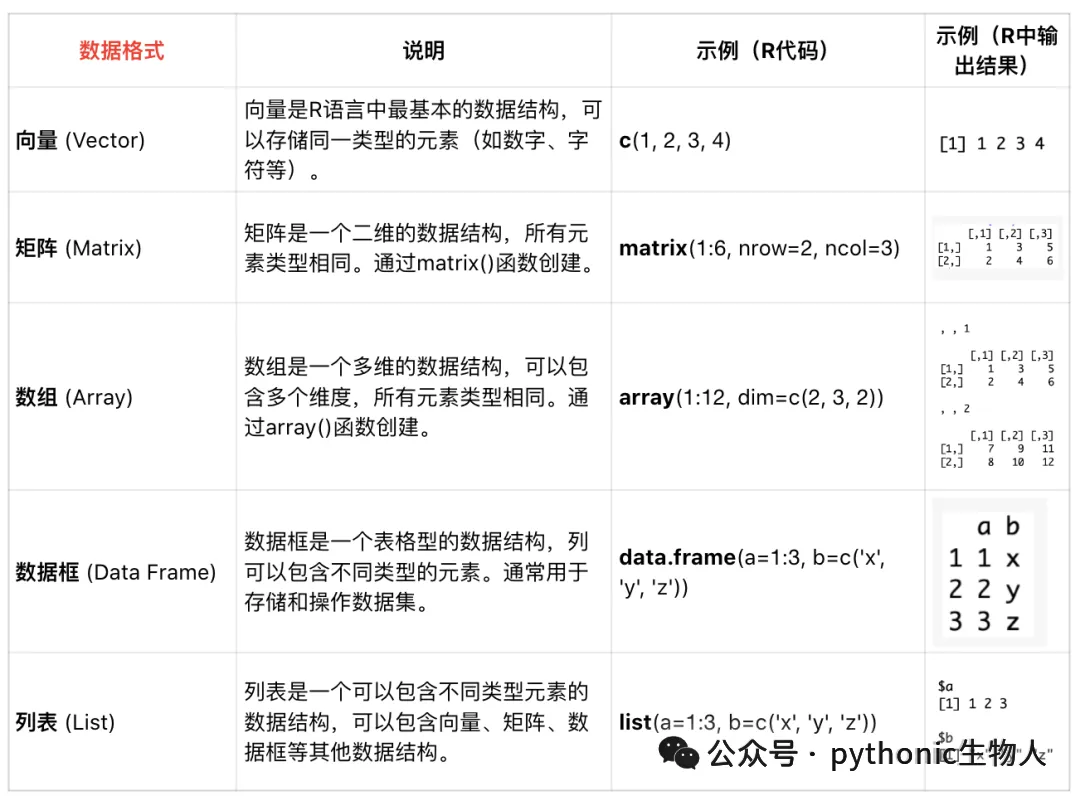

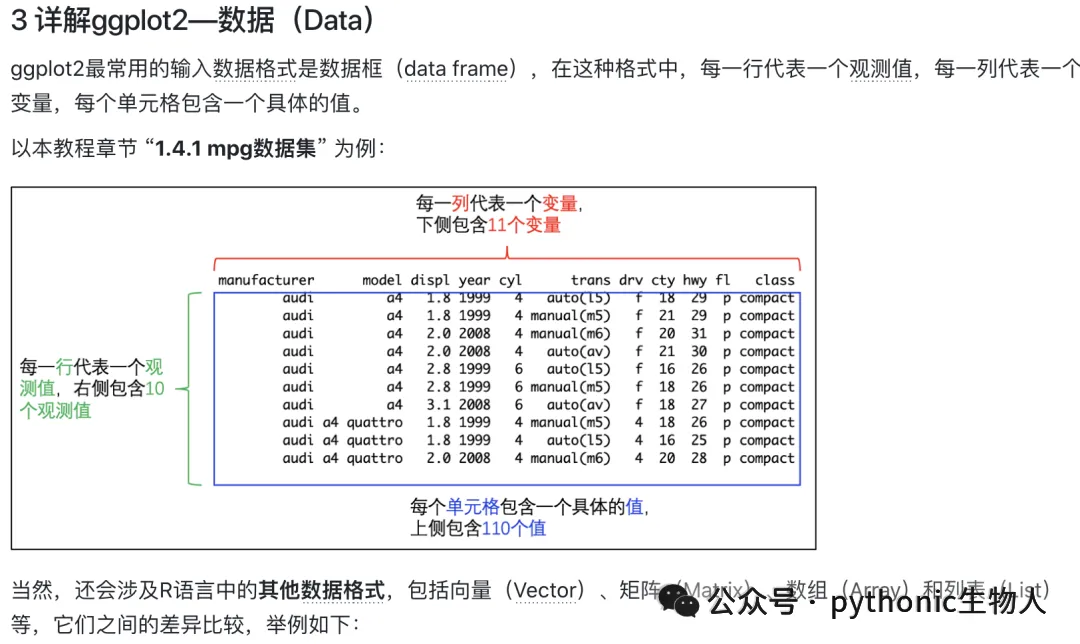

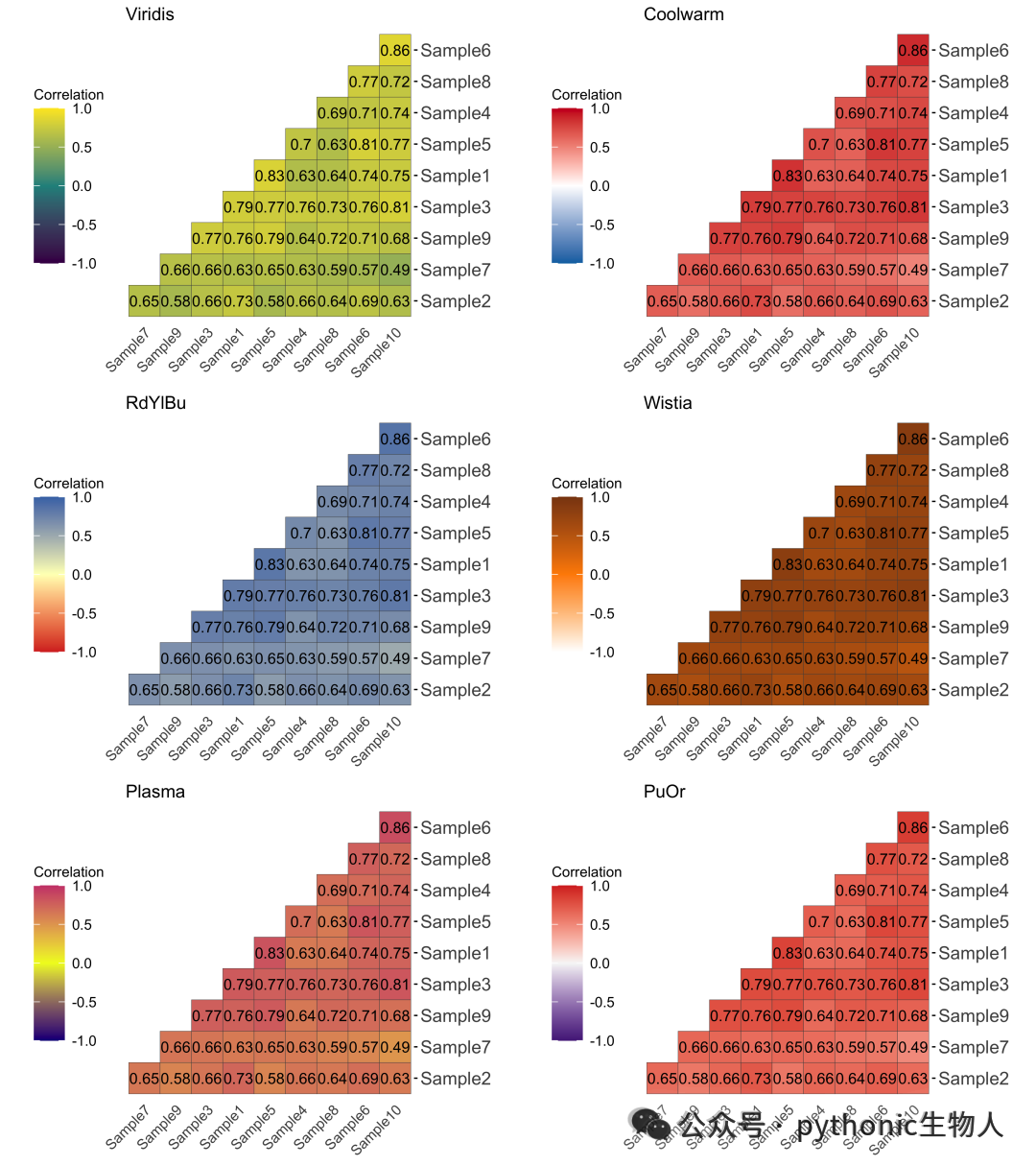

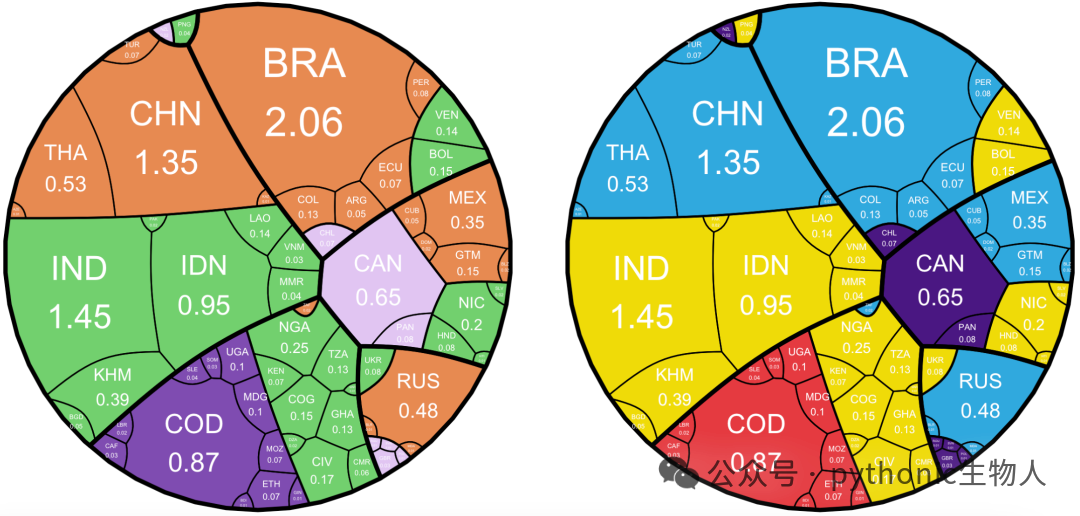

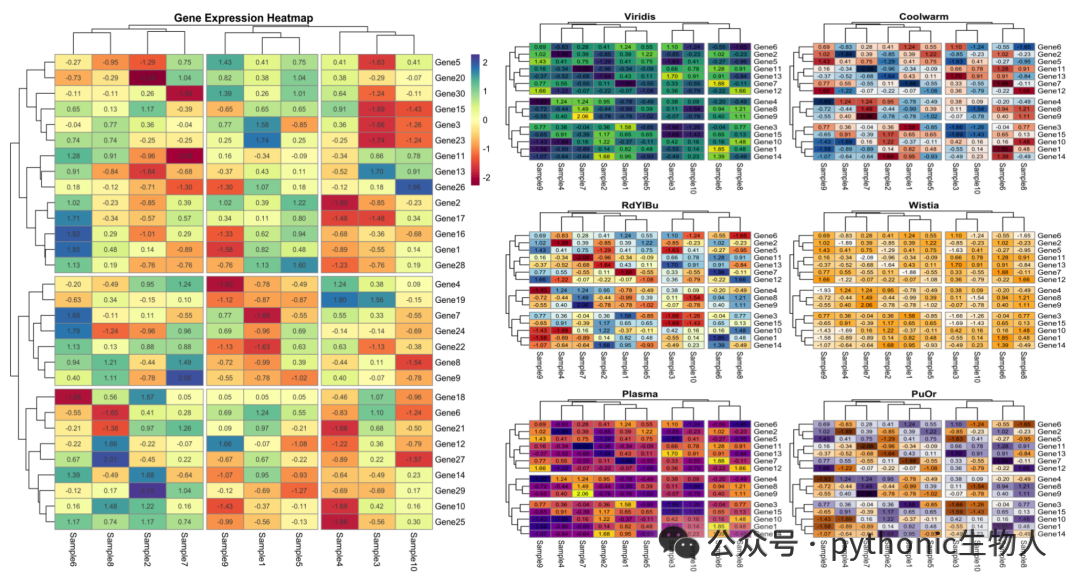

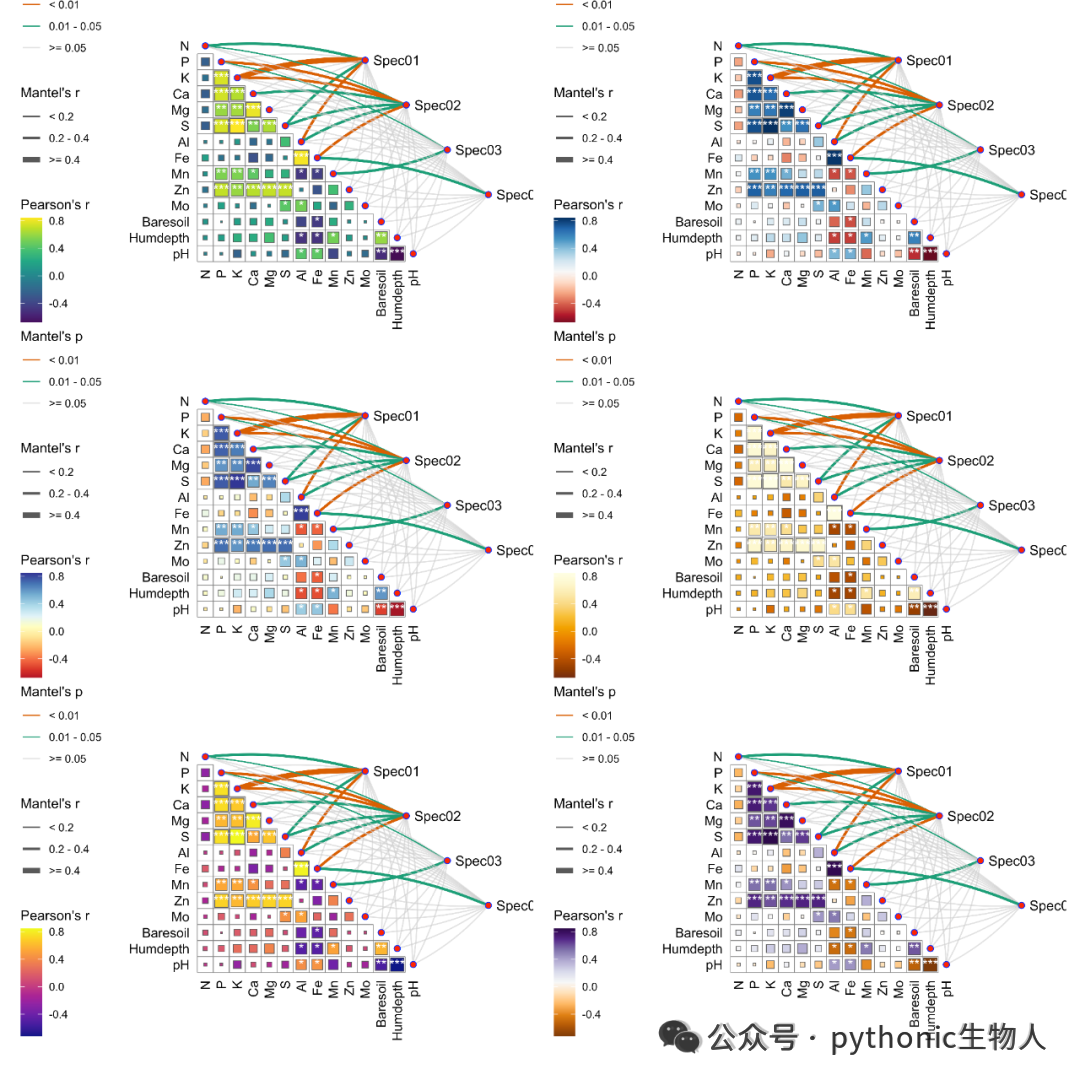

干货👉《保姆级R可视化教程3.0》；《保姆级R可视化教程2.0》；《保姆级R可视化教程》49个章节，数百张图，旨在引导如何系统学习R语言可视化，部分展示如下：
